Circular Hole Flat Coil Vertical Continuous Winding Machine fra Santong Weiye eksemplifiserer innovasjon innen spoleviklingsteknologi. Etablert i 2014 i Shenzhen, Guangdong, Kina, og senere flyttet til Tangxia, Dongguan, bringer selskapet vårt over 20 års kollektiv ekspertise innen spole, viklingsmaskiner og automasjonsutstyr. Vi er forpliktet til å tilby eksepsjonell kvalitet og tjenester for å maksimere kundeverdien i produksjonsprosessen.

Nøkkelfunksjoner til den sirkulære flate spolemaskinen med vertikal kontinuerlig vikling:

Allsidig viklingsevne: Maskinen er designet for å effektivt vikle flate spoler med sirkulære hull av forskjellige former og spesifikasjoner, og tilbyr allsidighet ved produksjon av spoler.

Brukervennlig betjening: Med enkel og praktisk feilsøking sikrer maskinen en rask oppsettprosess. Utskifting av form forenkler driften, og bidrar til effektiv og problemfri bruk.

Datastyrt presisjon: Maskinen er datastyrt og drevet av servoteknologi, som muliggjør presis vikling. Den kan produsere flate spoleprodukter med et tykkelsesområde på 0,1 mm til 2,0 mm og et breddeområde på 0,5 mm til 6,0 mm.

Utvidet testområde: Maskinen har en hovedrammevandring på 260 mm, og rommer høyere flate spoleprodukter, og gir FoU-personell et utvidet testområde.

Fem grunner til å velge oss:

1. Omfattende ekspertise: Med to tiår med praktisk erfaring innen spole-, viklingsmaskiner og automasjonsutstyr, har vårt tekniske team dyptgående bransjekunnskap. Våre fagfolk er forpliktet til å levere overlegen kvalitet og sikrer at kundene får maksimal verdi fra produktene og tjenestene våre under produksjonsprosessene.

2. Rask støtte: Vi tilbyr en strømlinjeformet one-stop-tjeneste, og prioriterer raske svar for å møte individuelle kundebehov. Vårt salgs- og tekniske supportteam er tilgjengelig 24/7, dedikert til å løse ulike problemer og sikre sømløs drift av produksjonslinjer.

3. Førsteklasses kvalitetsprodukter: Våre viklingsmaskiner er synonyme med fortreffelighet, foretrukket av anerkjente bedrifter som Huawei, DJI og BYD. Utover å møte produksjonsbehov, forbedrer utstyret vårt effektiviteten og hever produktkvaliteten for våre verdsatte kunder.

4. Skreddersydde løsninger: Ved å tilby omfattende tilpasningstjenester, lager vi de best passende viklingsmaskinløsningene basert på våre kunders faktiske behov. Vår samarbeidstilnærming med kunder sikrer utstyrsytelse og funksjonalitet helt i tråd med og overgår forventningene.

5. Eksepsjonell ettersalgsstøtte: Vi legger stor vekt på kundens erfaring med ettersalgsservice, og tilbyr omfattende støtte, inkludert utstyrsinstallasjon, feilsøking, opplæring og vedlikeholdstjenester. Vårt profesjonelle tekniske team løser raskt problemer for å sikre at utstyret fungerer og brukes normalt.

produkt detaljer

Shenzhen Santong Weiye Technology Co., Ltd., etablert i 2014 i innovasjonssenteret Shenzhen, Guangdong, Kina, omfavner ånden til "innovasjonshovedstaden." I 2019 ble produksjonsanlegget vårt strategisk flyttet fra Shenzhen til Tangxia, Dongguan, og markerte et betydelig steg i vår vekstreise. Med et team av tekniske eksperter med over 15 års erfaring innen viklings- og laserutstyr, er vi en omfattende produsent av automatisk utstyr og spoler, dedikert til forskning, utvikling, produksjon, salg og service av viklingsmaskinutstyr og flate spoler, spesielt våre vertikale flate spoleprodukter.

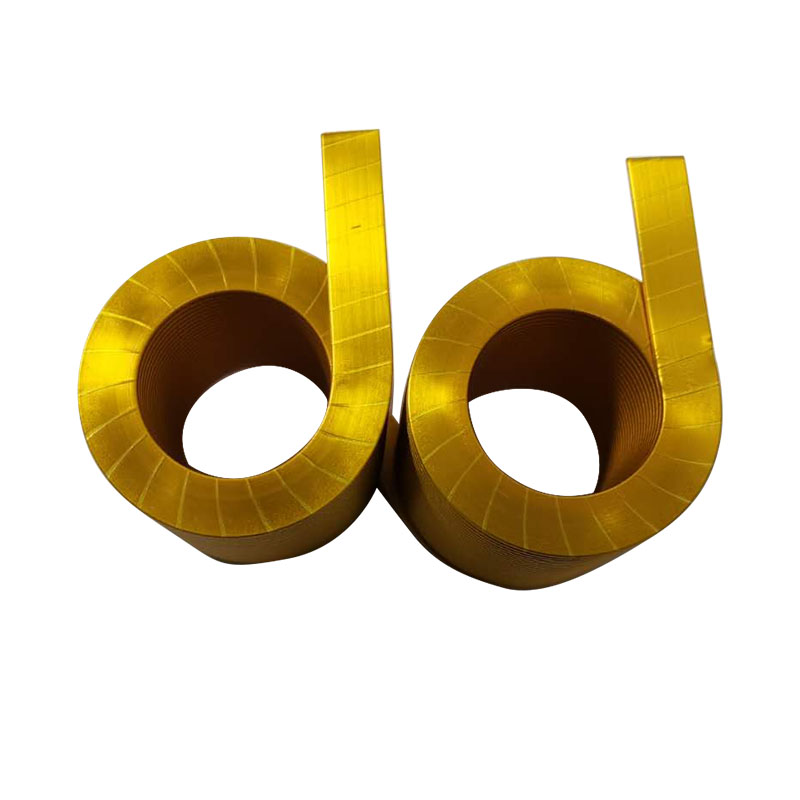

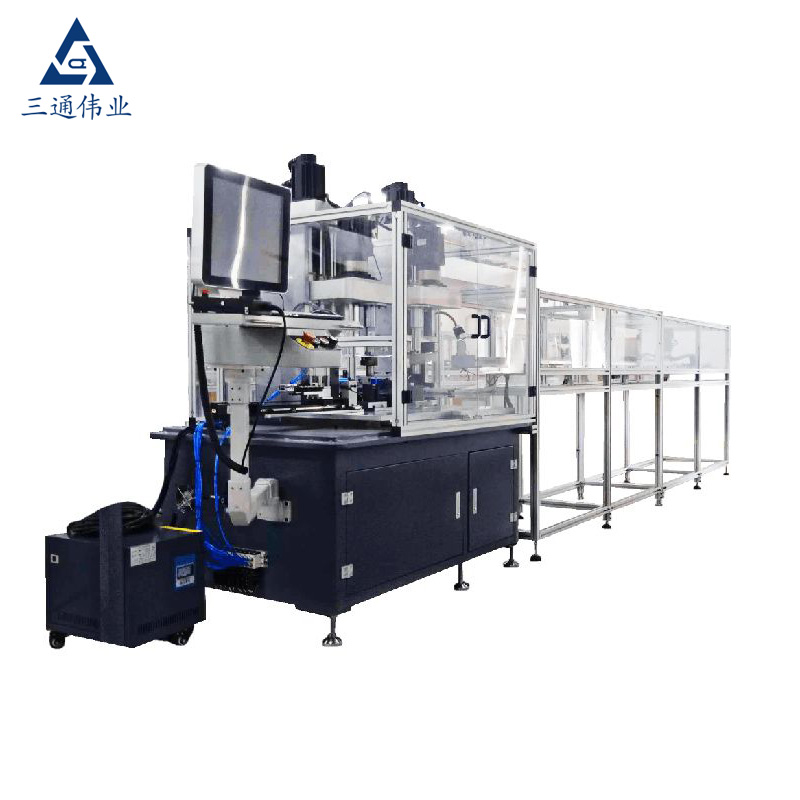

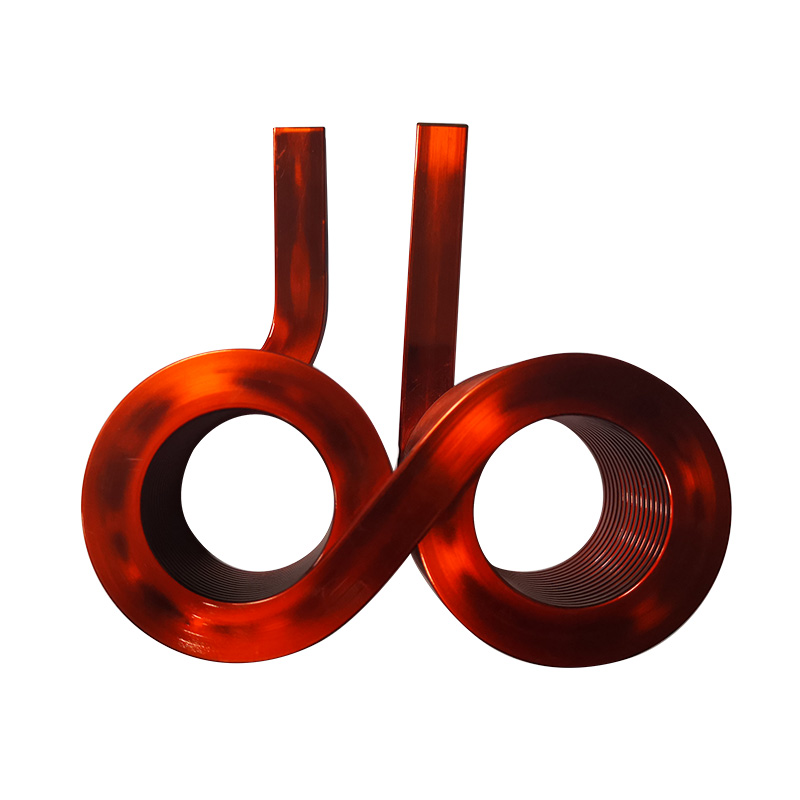

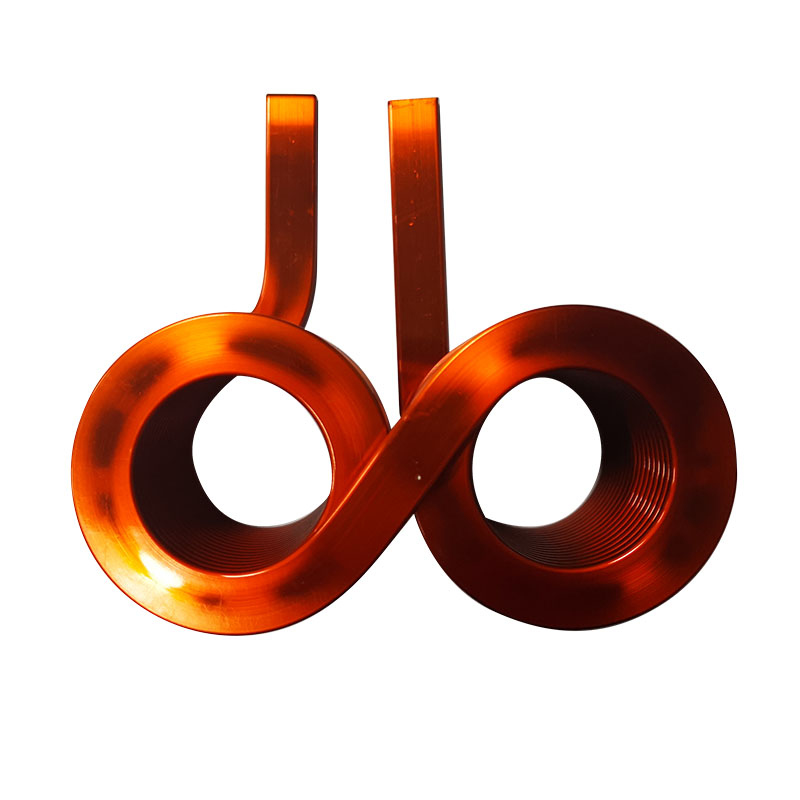

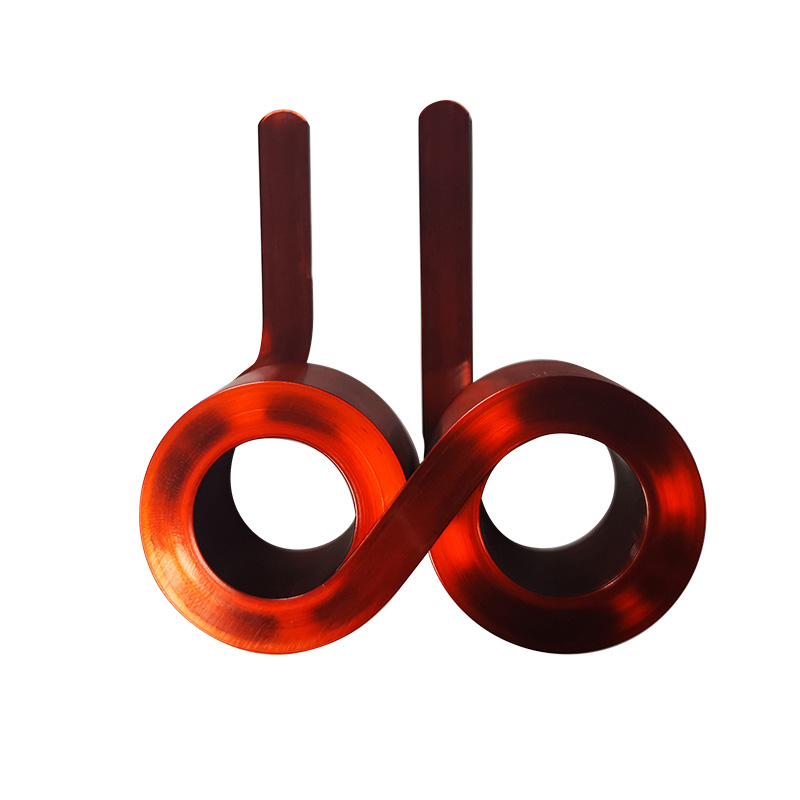

1. Den 3T-808 runde hulls flate spolen vertikal kontinuerlig viklingsmaskin er et svært praktisk og effektivt verktøy for å lage inverterinduktans runde hulls flate spoler, som enkelt kan tilpasses ulike former og spesifikasjoner.

2. Denne maskinen tilbyr brukervennlig og rask feilsøking, og krever kun utskifting av formen for praktisk drift.

3. Styrt av datamaskin og drevet av servo, kan 3T-808-viklingsmaskinen produsere flate spoleprodukter med forskjellige spesifikasjoner, fra 0,1 mm til 2,0 mm i tykkelse og 0,5 mm til 6,0 mm i bredden.

4. Med en hovedrammevandring på 260 mm kan maskinen håndtere høyere flate spoleprodukter, noe som utvider testområdet for FoU-personell.

5. Den uavhengige betjeningen av de to maskinhodene tillater enkel giring og finjustering, forbedrer tuningingeniørens effektivitet og utvider spoleviklingsstørrelsesområdet.

6. Helautomatisk effektiviserer maskinen driften, slik at én person kan administrere flere enheter.

7. Maskinen har et Windows-grensesnitt og en 10-tommers LCD-skjerm, og sørger for klare, intuitive bilder, enkel betjening og enkel læring.

8. Den tillater lagring av justeringsparametere for ulike produktspesifikasjoner, noe som gjør det lettere å hente frem.

9. Strømsystemet inneholder en importert høypresisjons servomotor, kombinert med CNC-kontrollsystemet, som sikrer det mekaniske systemets nøyaktige og stabile drift. Santong Weiyes forpliktelse til innovasjon og effektivitet er nedfelt i den 3T-808 runde hulls vertikale kontinuerlige viklingsmaskinen med flat spole, og tilbyr en sømløs og avansert løsning for dine viklingsbehov.

Produktparameter

serienummer	prosjekt	teknisk parameter
1	Maskineringslinjediameter	Tykkelse (0,2~6,0) * bredde (0,5~10,0), flat linjeseksjonsareal på 50 mm kan produseres ² Innenfor, bredde/tykkelse-forhold <15 ganger
2	viklingsretningen	Med klokken og mot klokken
3	Maksimal arbeidsslag for flatkabel	260 mm
4	Spolemotorkraft	AC servo 2000W
5	Innstillingsområde for spolen	0,1°--359,9°
6	Løfteakselmotorkraft	AC servo 2000W
7	Innstillingsområde for løfteaksel	0-240 mm
8	Matespolemotorkraft	AC servo 750W
9	Innstillingsområde for matespole	0-150 mm
10	Antall viklinger	1-100 runder
11	Viklehastighet (ytelse per time)	50 --- 150 STK/H varierer i henhold til ledningsspesifikasjonene og svingene
12	fungerende strømforsyning	AC 380V
13	Maskinspesifikasjoner (lengde * bredde * høyde)	11200*1300*1900mm
14	Maskinvekt	1650 kg
15	brutto makt	10,65KW (kan tilpasses i henhold til forskjellige krav)
